Bonjour,

Je cherche une solution pour connecter des clés USB ou carte SD sur le poste d'origine de mon A3 2007 sur le Symphony chargeur 6CD + BOSE.

J'ai trouvé la solution XCARLink mais j'ai quelques questions :

- Tout d'abord, j'ai cru comprendre que ce système remplace la fonction chargeur 6 CD. => Est-ce bien le cas ?
- J'ai remarqué qu'il y avait plusieurs modèles en fonction de ce qui s'appelle les PIN (8PIN, 12PIN, 20PIN,...) => Comment savoir celui qu'il me faut ?
- Est-il "facile" à brancher sur l'autoradio existant ?
- La qualité du son n'est-elle pas altérée ?
- Pas de problème particulier avec les réglages et affichage d'origine du Symphony ?

Merci pour vos réponses !

Sort ton poste et regarde l'étiquette dessus. Tu dois avoir un emplacement vide. Compte les pin de la broche. Ça doit être 8 ou 12. Ça remplace pas le chargeur CD sa viens s'ajouter en mode AUX. Montage plus and play.

OK, merci.
A priori il faut des "crochet" pour sortir le poste (qui sont vendus avec XCARLink).
Tu sais où je pourrais m'en procurer avant d'acheter l'adaptateur ?

Merci !

Pour connaître le modèle qu'il te faut il suffit de regarder la compatibilité dans la fiche de produit. Pour les clés : eBay.

J'en suis équipé et la qualité du son est excellente. Mais honnêtement si j'avais le choix avec un lecteur gérant l'iPod/iPhone de bonne qualité je choisirai cette option, car parfois le boîtier bugue et je suis obliger de couper le contact pendant une quinzaine de secondes pour régler le soucis, mais je penche pour un problème de contact de la voiture et non pas du xCarLink.

Le branchement est très aisé, le plus compliqué est de faire sortir le boîtier ou le câble par la boîte à gants ou ailleurs. Il te faudra probablement sortir la boîte à gants.

Merci pour vos réponses, j'ai donc opté pour un Xcarlink trouvé sur leboncoin à 60€.

Je reviens vers vous afin d'avoir vos conseils pour les branchements, car je ne comprends pas bien comment cela fonctionne.
Je pense que j'ai besoin d'un adaptateur.

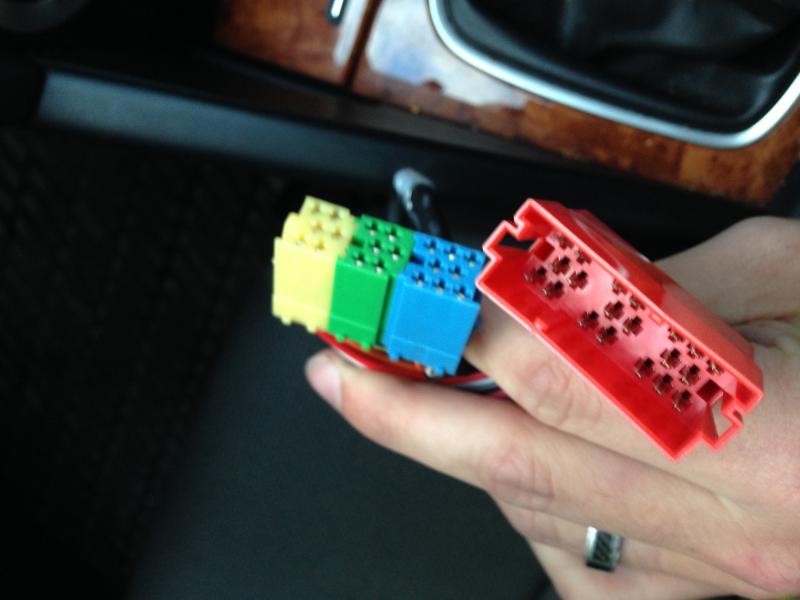

Voici les connexions sortantes du Xcarlink :

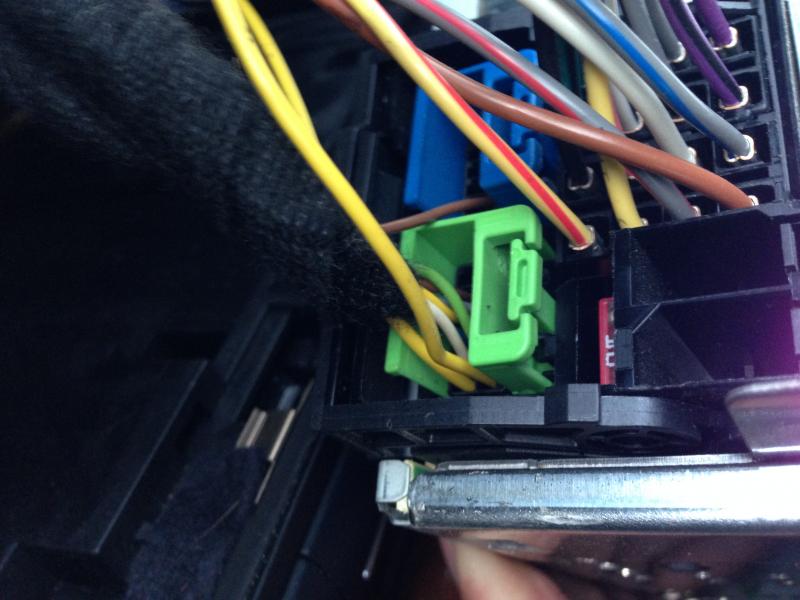

Voici les connexions en sortie du poste :

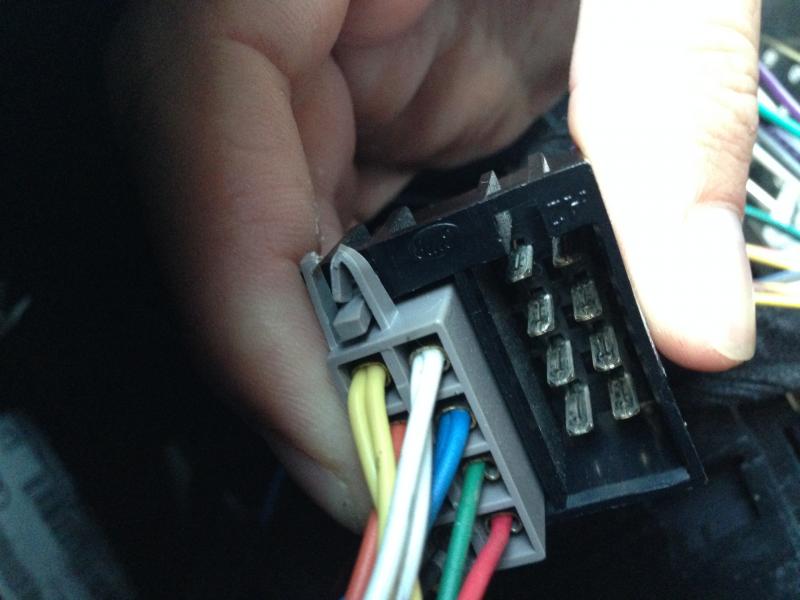

Voici la connexion dispo entre le poste et la voiture :

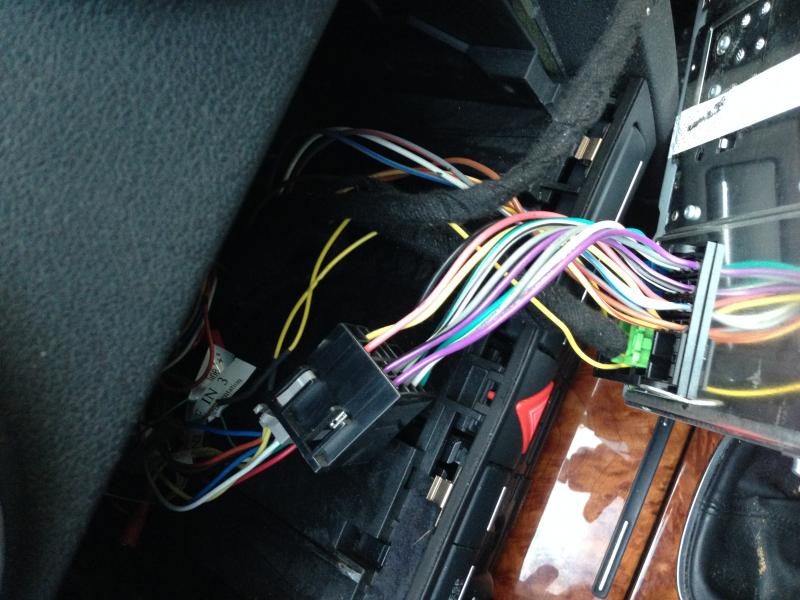

Et une photo d'ensemble :


Merci pour vos renseignements

Demande à ton vendeur parce que là c'est un peu le bordel. Normalement l'adaptateur est fourni.

Ok mais l'appareil est d'occaz, je ne pense pas que l'ancien utilisateur ait encore l'adaptateur.

Je ne sais pas si ça vient en plus ou à la place du chargeur CD (intégré au poste et non dans la boite à gants).

http://www.ebay.fr/itm/XCARLINK-SKU102- ... 3f108cccfd

Ça se branche au connectique du chargeur CD, prise duquel qui vient se brancher dans l'adaptateur. Enfin en gros.

Jamais acheter ce genre de petit produit électronique d'occasion.

De ce que j'ai compris, c'est un ensemble (recomposé avec le bleu) des trois fiches jaune/vert/bleu, qui doit se connecter directement en sortie du poste.
C'est bien ça ??

Le problème c'est que je n'ai pas une prise d'une telle taille.
La mienne est plutot du type symphony II

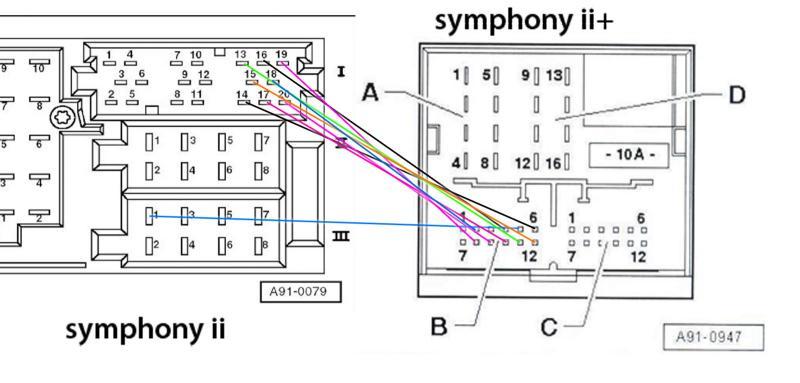

regarde ici celle de droite :


Mon emplacement "C" est déjà occupé je suppose donc que je dois utiliser le "B", à moins que comme tu l'explique, je doive le brancher à la place puis passer par l'adaptateur.
J'ai également un fil déjà en place à la place du bleu ciel

Dans un premier temps, faut savoir quel Symphony tu as. Concernant ce shéma, je ne peux pas t'aider, je connais pas les branchements par cœur

Et bien il y a simplement inscrit "SYMPHONY" sur la façade donc je pensais qu'il s'agissait du premier modèle, mais la façade arrière correspond aux branchements vus sur la photo de droite donc ... ???

Donc Symphony II+ et pas II. Le Symphony II+ est d'ailleurs souvent appeler Symphony III.

Il te faut de toute évidence un adaptateur, un branchement manuel en dénudant les câbles serait beaucoup trop risqué.

Après vérification, l'adaptateur que je t'ai indiqué plus haut semble être le bon, c'est d'ailleurs le seul adaptateur de la marque pour Audi, et compatible Symphony II+.

http://www.xcarlink.co.uk/product.php?p ... t=4&page=1

Je pourrais peut-être t'aider davantage si tu postais des photos des connexions/connectiques débranchées independaments les unes des autres : connectiques entrantes de l'autoradio sans rien de branché, fiches de la voiture (HP) et fiches du boîtier.

Symphony II



Symphony II+

La façade correspond au symphony II+ effectivement..
Pour les photos je ne pourrais pas avant ce weekend mais je garantis qu'il s'agit du II+ sur le schéma électrique.
L'adaptateur me semble indispensable oui.

La question qui reste encore en suspend, c'est brancher à l'emplacement "B" ou "C" ?
Sachant que le "C" est totalement utilisé (ou presque) et que j'ai 1 fil sur le "B"

Tu verras avec l'adaptateur en mains directement mais tu vas devoir débrancher une ou 2 fiche(s), les brancher dans l'adaptateur (fiche orange) et rebrancher les fiches de l'autoradio dans l'adaptateur. Commande cet adaptateur.

Ok, j'envoie les photos du poste samedi

Je n'ai pas pu réaliser les photos, j'ai eu quelques imprévus ...

Cependant, je ne suis pas très chaud pour décâbler entièrement le poste car je n'ai pas de code particulier pour le rallumage ...

Et le lien que je suis pour l'adaptateur me renvoie à du 20pin, il ne me faudrait pas du 12pin ?
