Salut à tous,

J'ai acheté deux faisceaux de portières d'A3 Ambition Luxe de 2004 à 2008. Malheureusement j'ai une A3 Facelift et les faisceaux ont légèrement changé.

Je cherche donc une photo des branchements des fils sur la broche du faisceaux des Facelift avec Pack Lumière pour modifier mes faisceaux..

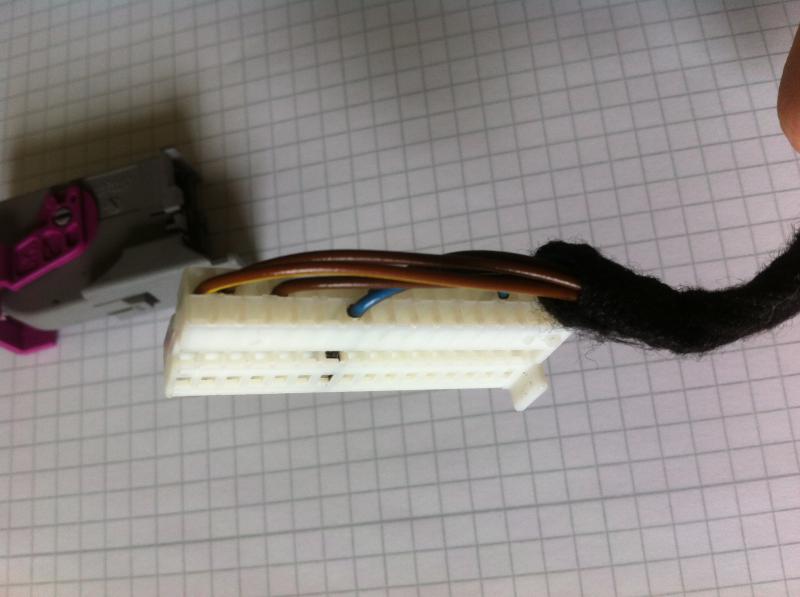

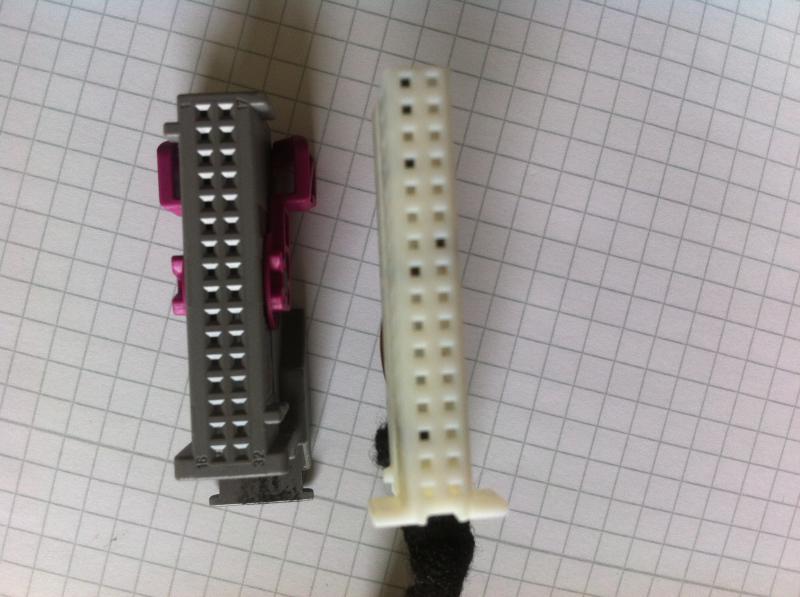

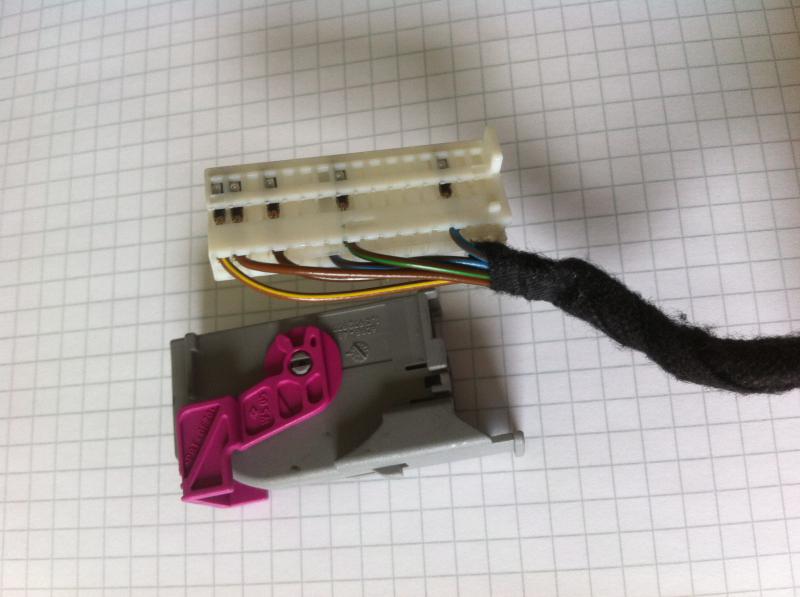

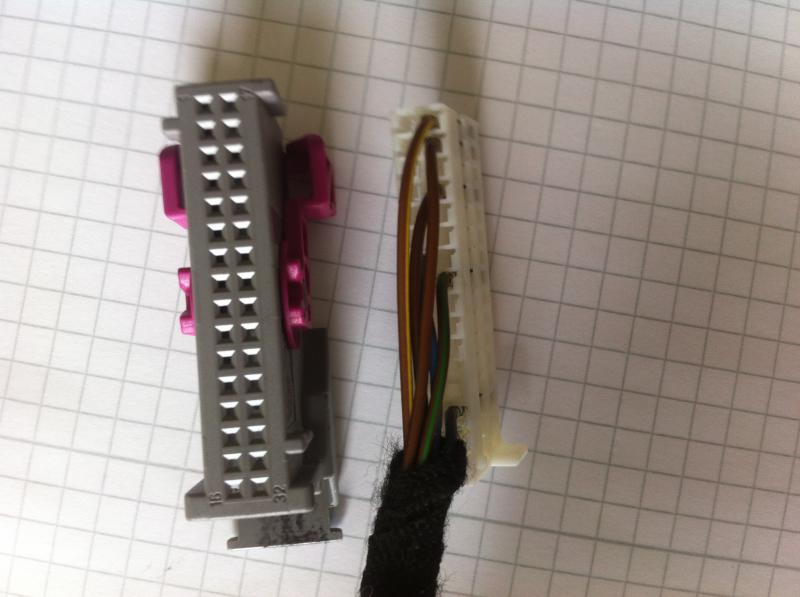

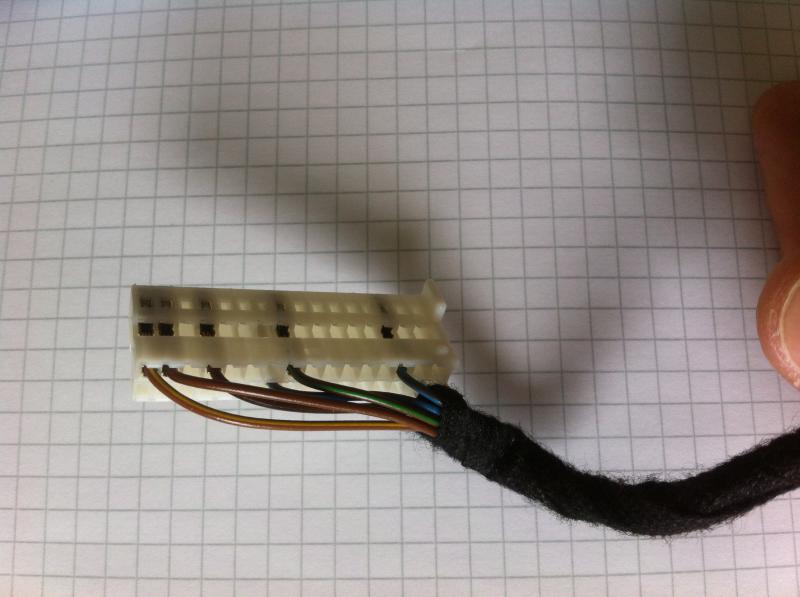

Actuellement j'ai ceci :






Merci à tous !!
Haut | Bas
Hors ligne Profil Garage
ced691
MessagePosté: 28 Mai 2015, 15:10
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 16 Juil 2014, 18:18
Messages: 178
Département: 69

Audi A3 2.0 TDI 170Ch
S-Line de Mar 2009
Salut,
J'ai installé les lumières des portières (Témoin d'ouverture/Eclairage sous portière/Eclairage des poignées intérieures) je ferais une photo et j'ai aussi les schémas je m'en occupe en rentrant s'il n'y à pas de réponse d'ici ce soir.
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 28 Mai 2015, 15:15
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Merci !! Tu peux me sauver !!
Haut | Bas
Hors ligne Profil Garage
ced691
MessagePosté: 28 Mai 2015, 17:51
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 16 Juil 2014, 18:18
Messages: 178
Département: 69

Audi A3 2.0 TDI 170Ch
S-Line de Mar 2009

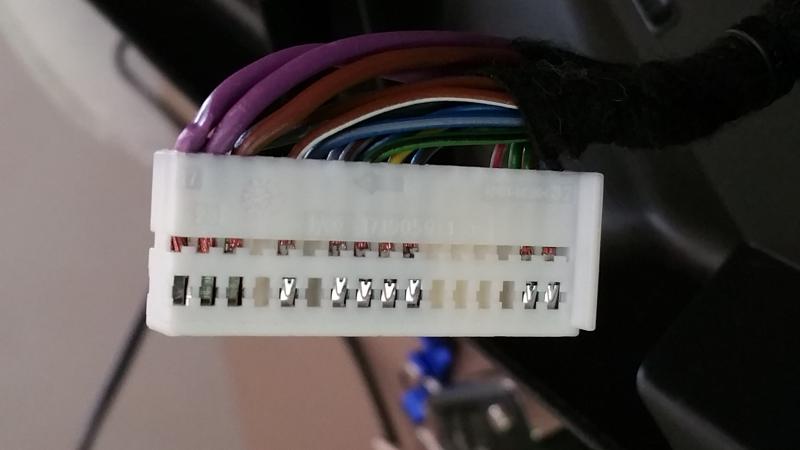

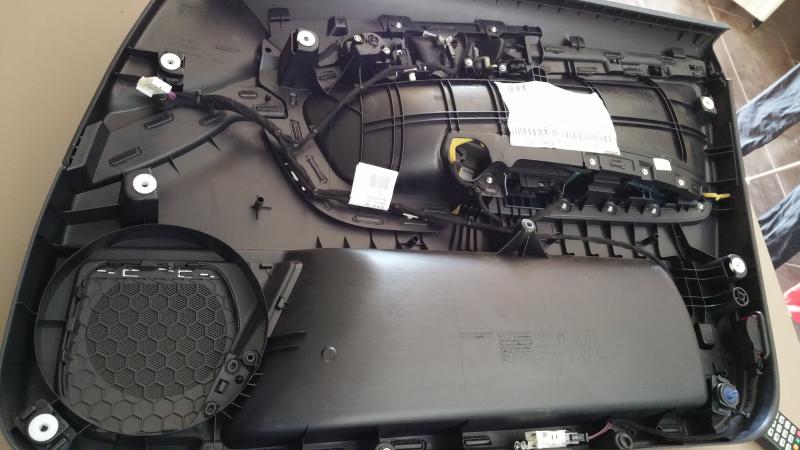

Je viens de démonter ma garniture coté conducteur (Mon PC avec les schéma ne démarre plus :fchier: )
J'ai connecté :
Pin 17 => + de la Led poignée
Pin 18 => + des Témoin ouverture et éclairage sol
Pin 19 => Masse des lumières

Pour l'arrière si SBK c'est :
Pin 1 => + des Témoin ouverture et éclairage sol
Pin 2 => Masse des lumières
Pin 14 => + de la Led poignée

A confirmer quand j'aurai démonté une porte arrière toute à l'heure
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 28 Mai 2015, 18:22
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Super merci !

Je vais tenter quand j'ai deux minutes..
Haut | Bas
Hors ligne Profil Garage
Vince...
MessagePosté: 28 Mai 2015, 19:21
Avatar de l’utilisateur
V.I.P.
V.I.P.

Inscription: 20 Juin 2012, 12:42
Messages: 11729
Localisation: Lyon
Département: 69

Autre Audi Autre
S-Line de Déc 2019
Jamais démonté jusqu'ici, mais surtout j'ai pas ma voiture pendant 2 semaines donc pas possible de démonter pour te montrer mes connecteurs

PS : demande a Laskar dans les 1.8 TFSI 180 8V car il est calé dans les schéma élec chez Audi ;)
Haut | Bas
Hors ligne Profil Garage
ced691
MessagePosté: 28 Mai 2015, 19:29
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 16 Juil 2014, 18:18
Messages: 178
Département: 69

Audi A3 2.0 TDI 170Ch
S-Line de Mar 2009
Pas de souci, si besoin j ai un vendeur sur ebay qui fait les cosses qui vont pas trop mal. J aime pas trop les fils de réparation qui t oblige à refaire une soudure (ou autre) au milieu du câblage...
Haut | Bas
Hors ligne Profil Garage
ced691
MessagePosté: 31 Mai 2015, 20:48
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 16 Juil 2014, 18:18
Messages: 178
Département: 69

Audi A3 2.0 TDI 170Ch
S-Line de Mar 2009
Pour info voici les schémas :

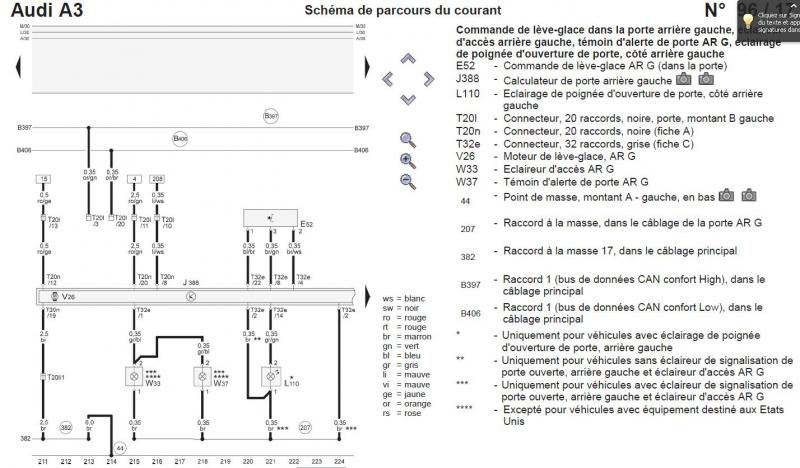

Porte AVG :

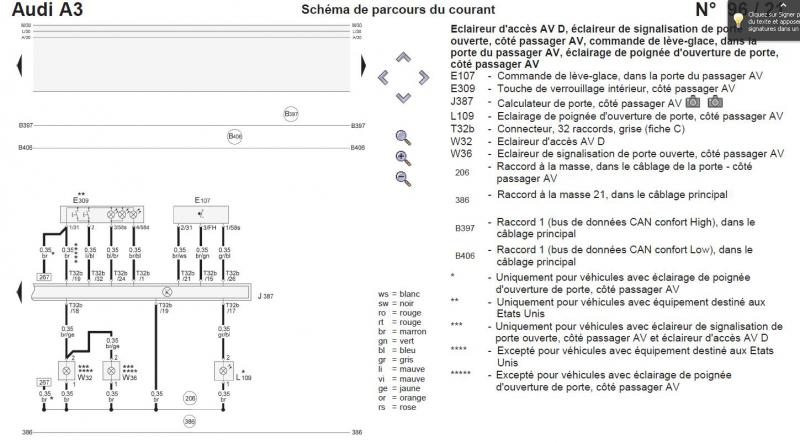

Porte AVD :

Porte ARG :

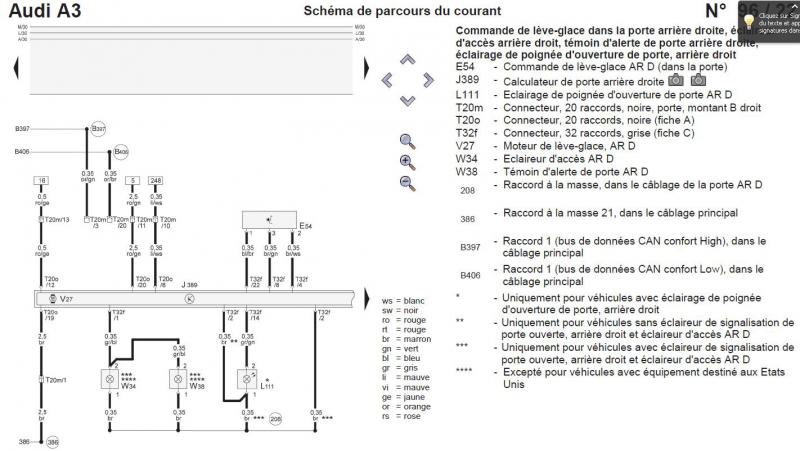

Porte ARD :
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 01 Juin 2015, 16:30
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Au top merci !!
Haut | Bas
Hors ligne Profil Garage
Neom
MessagePosté: 05 Juin 2015, 05:36
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 03 Déc 2014, 13:05
Messages: 274
Département: 02

Audi A3 1.9 TDI 105Ch
S-Line de Oct 2009
:hello:

Alors du nouveau ? C'est moi ou j'ai l'impression qu'il y a beaucoup plus de câbles sur les faisceaux facelift ?
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 05 Juin 2015, 06:12
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Dès que j'ai le temps je me penche sur le sujet...
Haut | Bas
Hors ligne Profil Garage
Neom
MessagePosté: 05 Juin 2015, 06:24
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 03 Déc 2014, 13:05
Messages: 274
Département: 02

Audi A3 1.9 TDI 105Ch
S-Line de Oct 2009
tkt pas de soucis mais crois tu que la modification soit faisable ?
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 05 Juin 2015, 07:55
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Tout est faisable, il suffit de prendre son temps et de se documenter un minimum ;)
Haut | Bas
Hors ligne Profil Garage
ced691
MessagePosté: 06 Juin 2015, 13:02
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 16 Juil 2014, 18:18
Messages: 178
Département: 69

Audi A3 2.0 TDI 170Ch
S-Line de Mar 2009
:hello:
Neom a écrit:
Alors du nouveau ? C'est moi ou j'ai l'impression qu'il y a beaucoup plus de câbles sur les faisceaux facelift ?


Je ne sais pas si tu parles de mon faisceau mais oui j'ai plus de fils car j'ai une sbk
J'ai en plus la commande des 2 partes arrères et le bouton de verrouillage des commandes arrières

Sinon un bon site internet donné par zippo (tu as les correspondances des broches des différents calculateurs) :
http://www.audi-portal.com/en/diagnostic/ecu_11315.html#1

Bon courage
A+
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 06 Juin 2015, 13:36
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Super merci !!! ;)
Haut | Bas
Hors ligne Profil Garage
Neom
MessagePosté: 30 Juin 2015, 11:21
Avatar de l’utilisateur
Audiste Curieux
Audiste Curieux

Inscription: 03 Déc 2014, 13:05
Messages: 274
Département: 02

Audi A3 1.9 TDI 105Ch
S-Line de Oct 2009
Salut :hello:

Alors du nouveau ? :)
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 30 Juin 2015, 13:58
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Non pas vraiment j'ai pas pris le temps de me pencher sur le sujet.. :(

En fait, j'ai pas de possibilité d'activer l'option au Vag Com et du coup je ne pourrais pas tester la position des fils sur les pins donc je suis pas motivé..
Haut | Bas
Hors ligne Profil Garage
Bravis
MessagePosté: 20 Sep 2015, 14:52
Avatar de l’utilisateur
Audiste Passionné
Audiste Passionné

Inscription: 21 Fév 2012, 23:35
Messages: 1996
Localisation: Valence
Département: 26

Audi A3 1.8 TFSI 160Ch
S-Line de Nov 2008
Branchements terminés tout fonctionne !!
