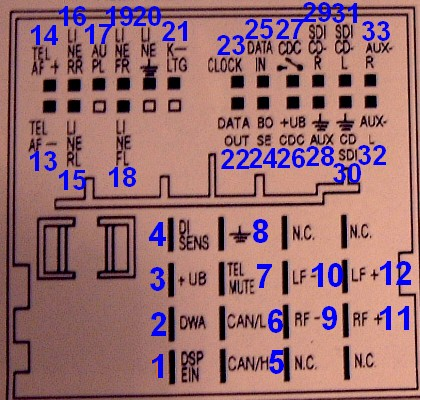

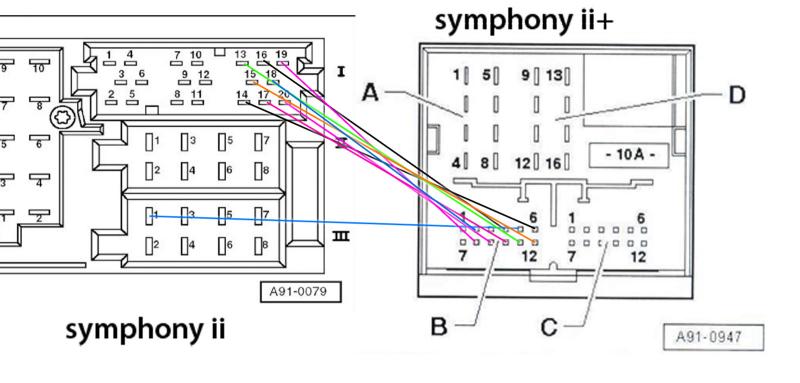

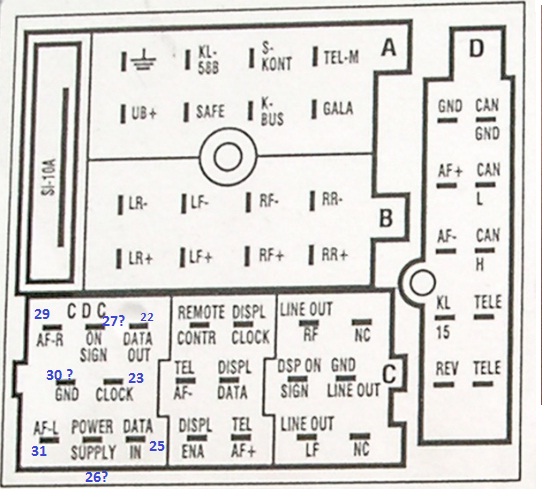

1 => DSP Ein = Remote ampli (on avait ici un +12V contact mais pas de chance il est utilisé pour l'ampli des HP's arrières)
2 => DWA = Masse du système d'alarme
3 => +UB = +12V permanent (nous aurait bien servi aussi mais utilisé évidemment)
4 => DI SENS = ??? (utilisé, est en parallèle sur le +UB)
5 => CAN/H = Signal haut du Bus CAN
6 => CAN/L = Signal bas du Bus CAN
7 => TEL MUTE = Sourdine téléphone (Non utilisé, aaah voici notre première victime)
8 => GND = Masse (dommage... utilisée évidemment)
9 => RF- = HP Avant droit négatif (utilisé mais no stess on en aura pas besoin)
10 => LF- = HP Avant gauche négatif (idem)
11 => RF+ = HP Avant droit positif (idem)
12 => LF+ = HP Avant gauche positif (idem)
13 => TEL AF- = Entrée ligne téléphone négatif (Non utilisé, super on va pouvoir utiliser les sorties "Line Out" du kit Bluetooth, méthode préconisée par le manuel !)
14 => TEL AF+ = Entrée ligne téléphone positif (Et pour le même prix on a le positif)
15 => LINE RL = Sortie ligne pour HP arrière gauche
16 => LINE RR = Sortie ligne pour HP arrière droit
17 => AU PL = ??? (non utilisé)
18 => LINE FL = Sortie ligne pour HP avant gauche
19 => LINE FR = Sortie ligne pour HP avant droit
20 => LINE GND = Masse des sorties ligne
21 => K-LTG = ??? (non utilisé)
22 => DATA OUT = Envoi de données pour l'éventuel changeur CD
23 => CLOCK = Signal de synchronisation pour l'éventuel changeur CD
24 => BOSE = Contact utilisé lors de la présence d'un système Bose
25 => DATA IN = Réception de données pour l'éventuel changeur CD
26 => +UB CDC = +12V permanent pour l'alimentation du changeur CD (Aaah celle-ci va servir à alimenter le kit !)
27 => CDC _\ = +12V contact du changeur CD (parfait, on a maintenant de quoi alimenter le kit)
28 => AUX GND = Masse de l'entrée auxiliaire
29 => SDI CD-R = Entrée ligne droite du changeur CD
30 => SDI CD GND = Masse de l'entrée ligne changeur CD
31 => SDI CD-L = Entrée ligne gauche du changeur CD
32 => AUX-L = Entrée ligne gauche de l'entrée auxiliaire
33 => AUX-R = Entrée ligne droite de l'entrée auxiliaire
