Hello à tous !

J'écris ce message car, j'ai beaucoup navigué sur divers topics mais je n'y arrive toujours pas et j'ai besoin de votre aide, je vous explique :

Tout d'abord, j'ai une A3 S-Line 140Ch équipée du système son BOSE d'origine.

J'ai voulu remplacer mon autoradio Audi Navigation plus (RNSE 193G) par un Autoradio Android de la marque JUNSUN (V1 PRO).
Et, comme "tout le monde", j'ai perdu le son de mes HP arrières ainsi que le caisson (tout le reste fonctionne, c'est mon seul problème).

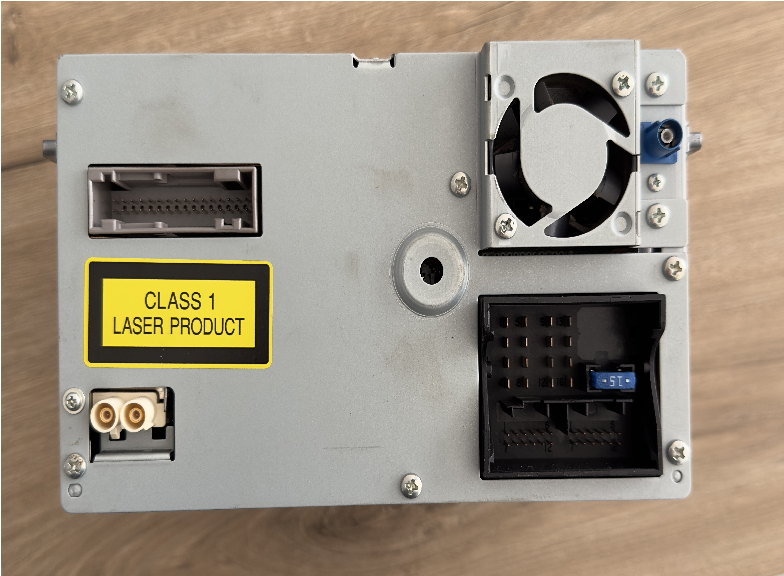

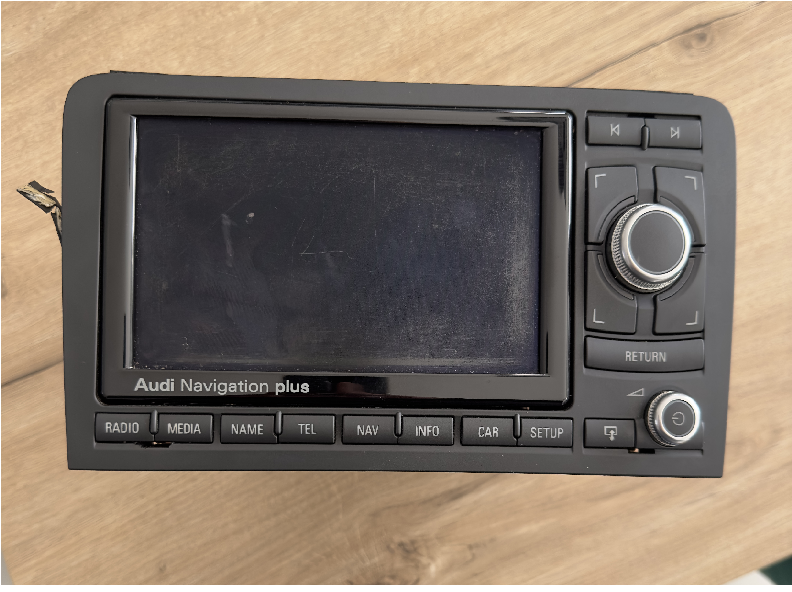

Photos autoradio Audi Navigation d'origine :

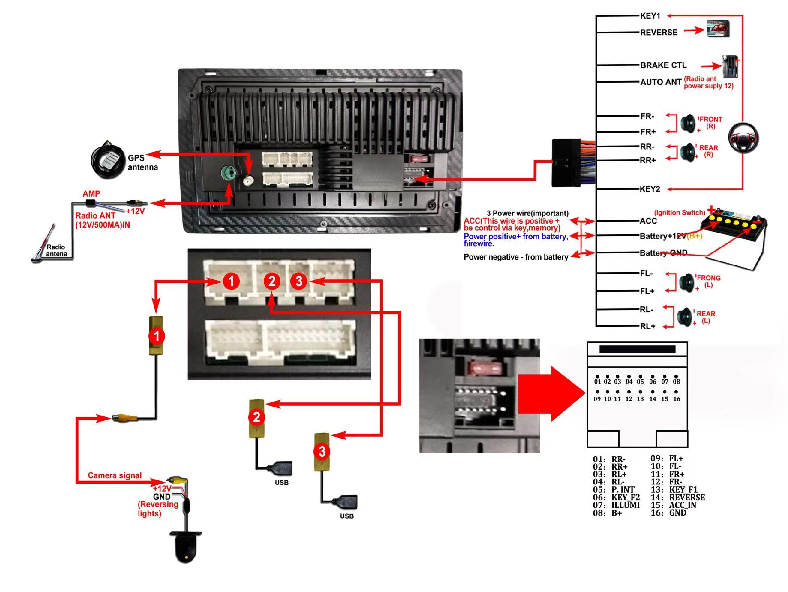

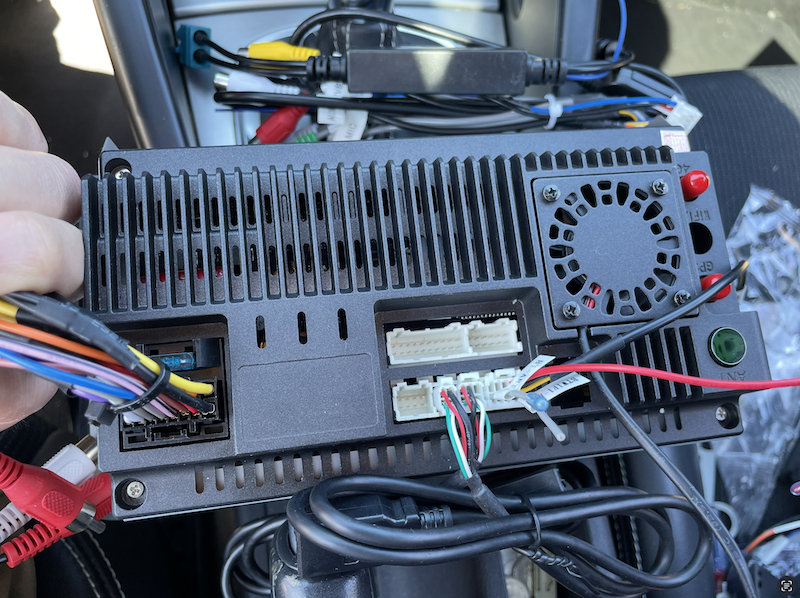

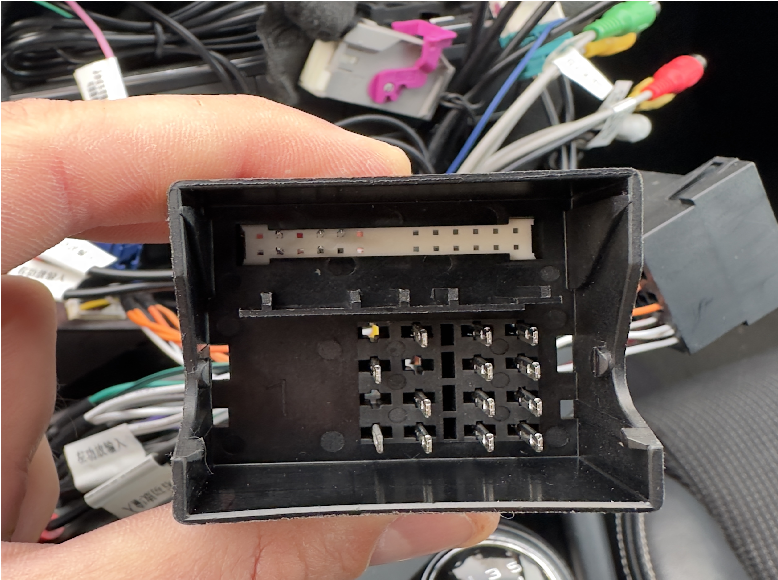

Photos autoradio Android Junsun :

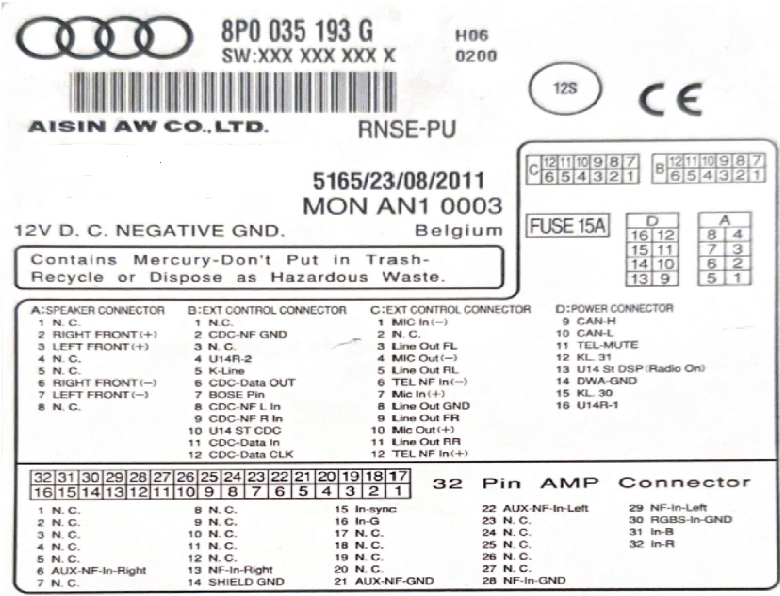

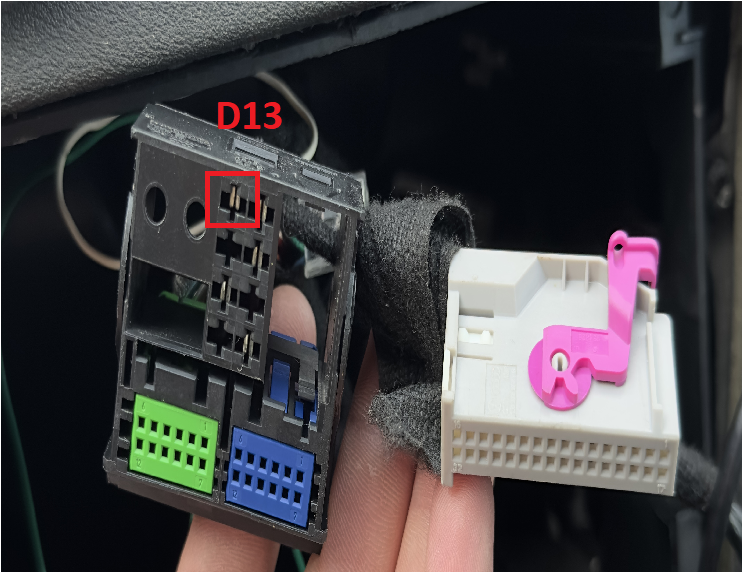

J'ai pu lire qu'en 1er lieu, c'était la Pin D13 (U14 St DSP Radio On) qui alimentait le caisson et les HP arrières et
qu'il fallait donc alimenter par un remote cette Pin D13.

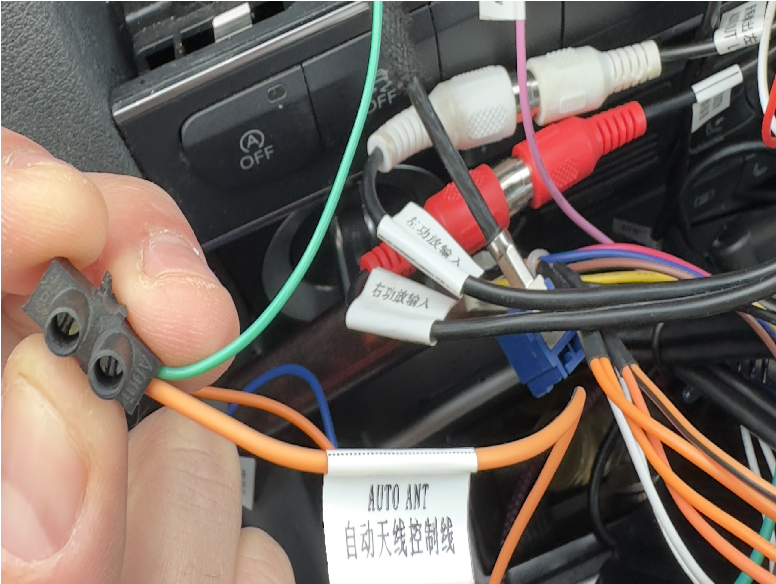

Ce que j'ai donc fait en reliant le câble appelé "AUTO ANT/P.INT" à la pin D13 (j'ai vérifié il y a bien 12V après contact).



Or pas mieux, toujours pas de son à l'arrière.

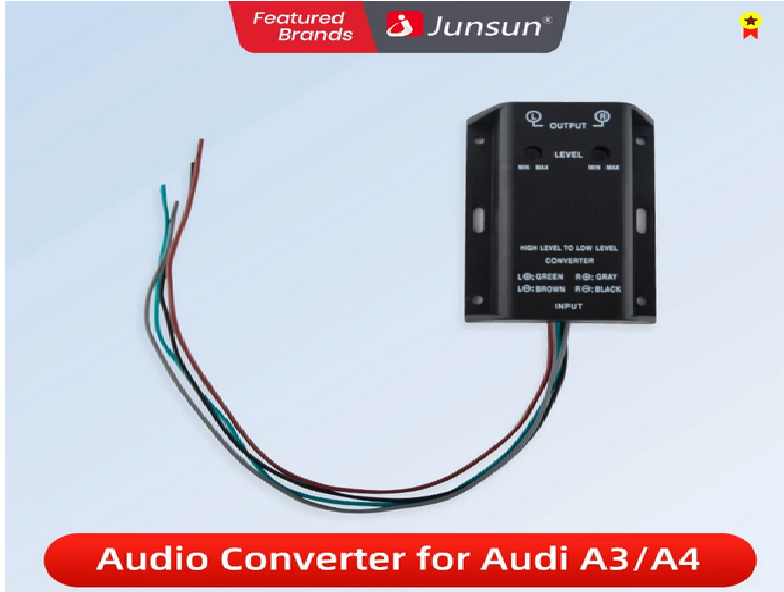

Sur le site du fournisseur de mon autoradio, ils précisent qu'il faut acheter un convertisseur si la voiture est équipée du
système BOSE (voir photos ci-dessous), ce que j'ai donc fait, mais je ne vois pas comment fonctionne ce convertisseur en fait.
Il faut brancher les 4 entrées (L+, L-, R+, R-) et 2 RCA en sortie (L et R), si quelqu'un sait comment le raccorder .. ?




J'ai aussi vu qu'il existait des adaptateurs déjà tout faits, mais encore une fois j'ai pas envie de commander n'importe quoi,
c'est pourquoi je préfère demandait l'avis de ceux qui y connaissent beaucoup plus que moi
Voilà, j'espère avoir été le plus clair possible !

Merci à vous !

Salut,

la pin D13 est un remote, c'est à dire que l'autoradio fourni une commande +12V quand il est allumé pour commander l'allumage de l'ampli.
le convertisseur que tu nous montres, converti les sorties HP de ton poste en sorties RCA.

-fil Vert du convertisseur à connecter sur la sortie HP RL+ de ton poste
-fil Marron du convertisseur à connecter sur la sortie HP RL- de ton poste
-fil Gris du convertisseur à connecter sur la sortie HP RR+ de ton poste
-fil Noir du convertisseur à connecter sur la sortie HP RL+ de ton poste

ensuite les sorties RCA du Convertisseur :
-RCA L (pin milieu du RCA) sur le QuadLock en C5
-RCA L (Masse RCA) sur la QuadLock en C8
-RCA R (pin milieu du RCA) sur le QuadLock en C11
-RCA R (Masse RCA) sur la QuadLock en C8

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum

Salut Zippo !
Merci beaucoup pour tes réponses ! Je vais faire le câblage demain ou ce week-end, je vous tiendrai informé.
En revanche le AUTO ANT (+12V après contact) que j’ai relié au D13 il faut que je le laisse ou pas ?

Oui, cela permet de mettre en marche l’ampli Bose

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum

Super merci !
Je te tiens au courant dès que j'ai fait ça

Salut Zippo !
C'est bon tout fonctionne, encore merci !

Salut Rouzdinho,

Avec le recul, est tu satisfait de ton autoradio JUNSUN (V1 PRO) ?

Merci pour ton retour

Salut Rouzdinho ,

Le Junsun V1 PRO m'intéresse aussi pour remplacer mon audi concert 3 sur mon A3 et ton retour serait décisif.
As-tu eu des problèmes avec ? Ou fonctionne-t-il toujours bien ?
As-tu constater des ralentissements au niveau du fonctionnement ?

Je te remercie pour ton retour !

Salut lerouxjul et Bixentey,
Désolé de cette réponse tardive, franchement très satisfait maintenant que j'ai résolue ce problème d'ampli !
Tout fonctionne niquel, le support technique est très réactif en plus de ça, ils m'ont transmis la dernière MAJ du Firmware.

Hello,

J'ai le même soucis que toi. Pas de son à l'arrière. J'ai aussi commandé ce convertisseur chez Junsun. Ils ne l'avaient plus en stock, alors ils m'en avaient envoyé un autre en me disant que c'était pareil. Le problème vient probablement du fait que je l'ai mal branché.

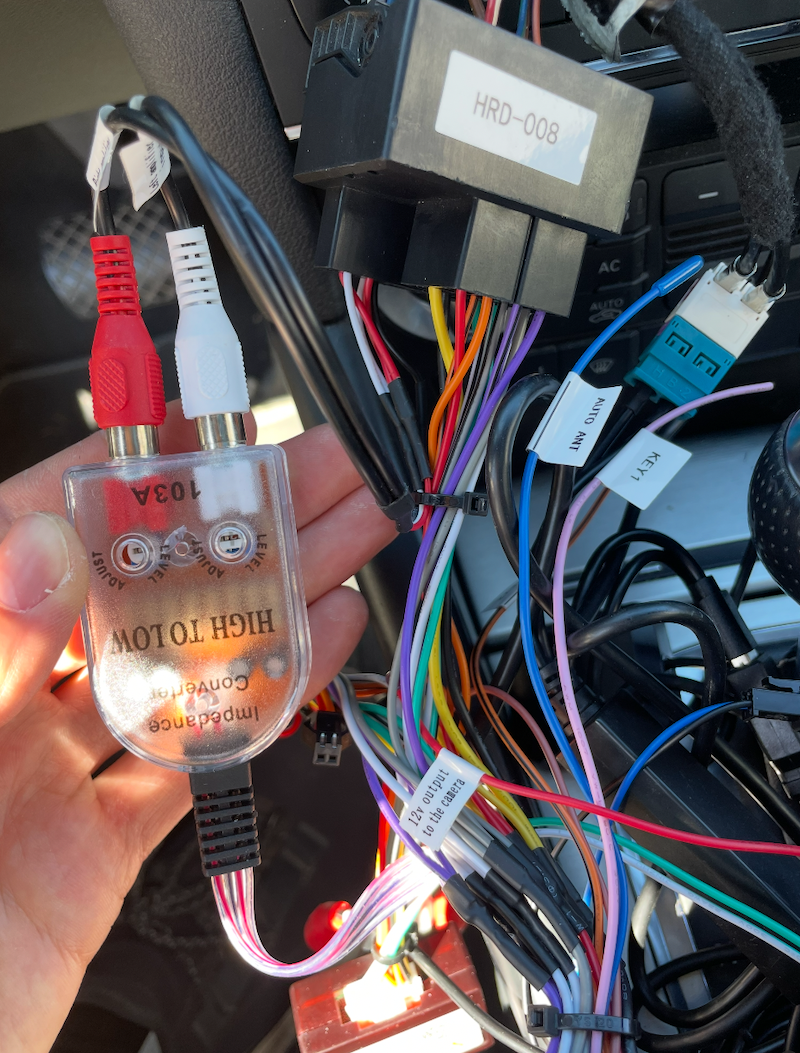

Voici comment j'ai branché :



Est-ce que je dois aussi mettre le fil AUTO ANT quelque part ? Sur le D13 peut-être ?

Autre info étonnante : Quand je vais dans l'app concernant les réglages du son, arrière-avant est inversé, de même que droite-gauche. Mais c'est bien les haut-parleurs arrières qui ne fonctionnent pas.

Et est-ce que je dois brancher cette prise violette quelque part ?


Elle semble pouvoir se brancher sur la grosse prise noire carrée...

Merci d'avance pour votre aide.

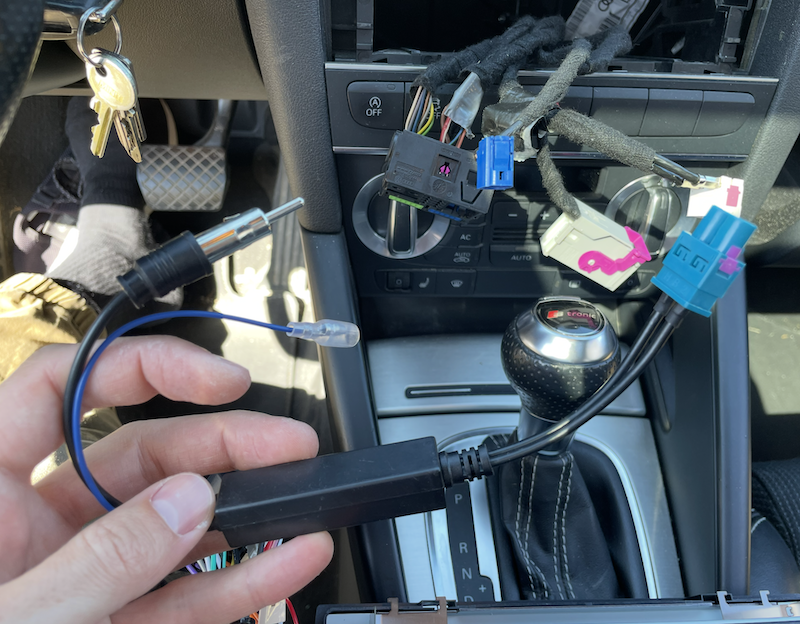

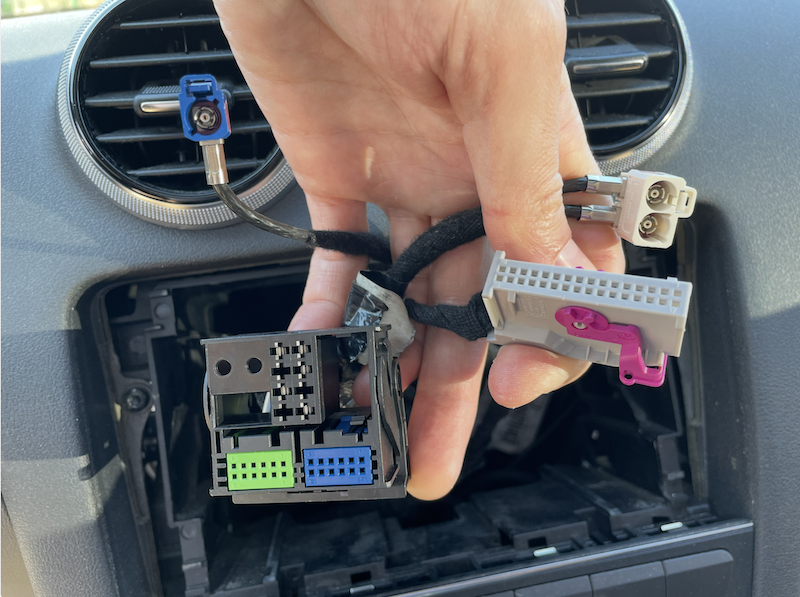

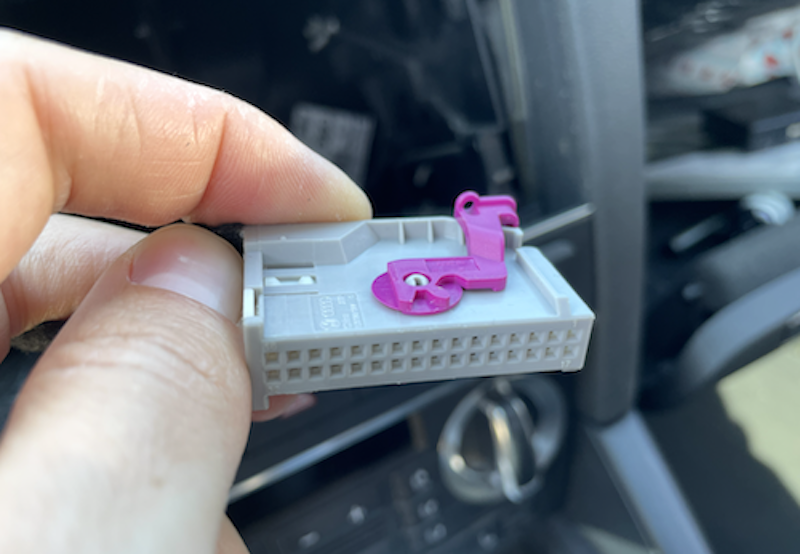

Si ça peut aider, voici les câbles qui sortent de ma voiture :

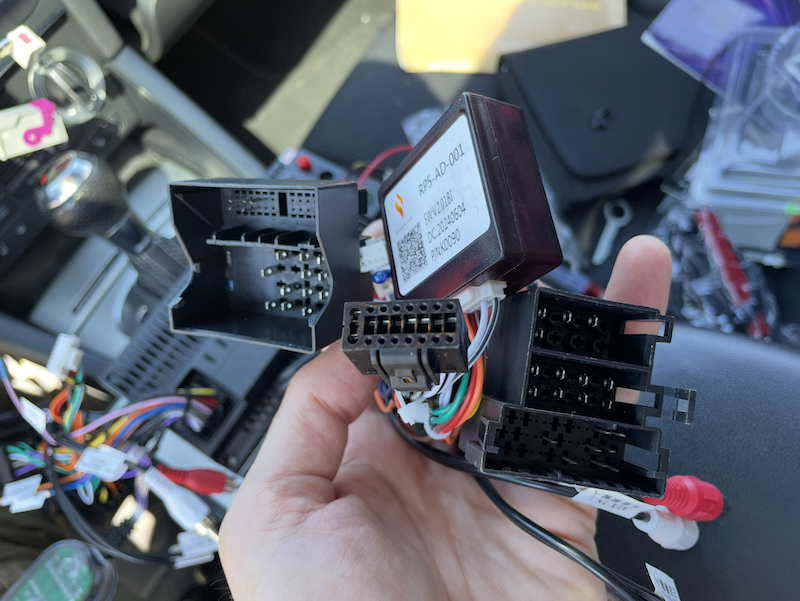

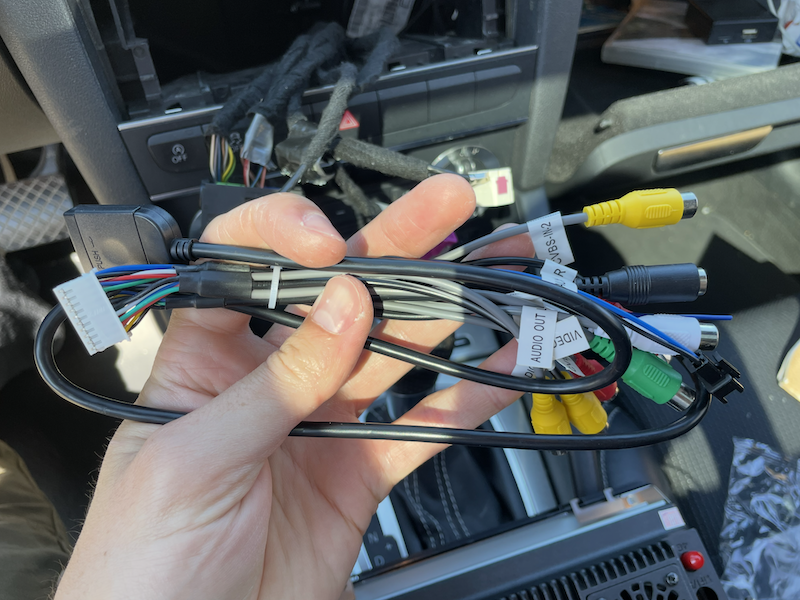

Le câble que j'ai reçu de Junsun pour le système Bose :

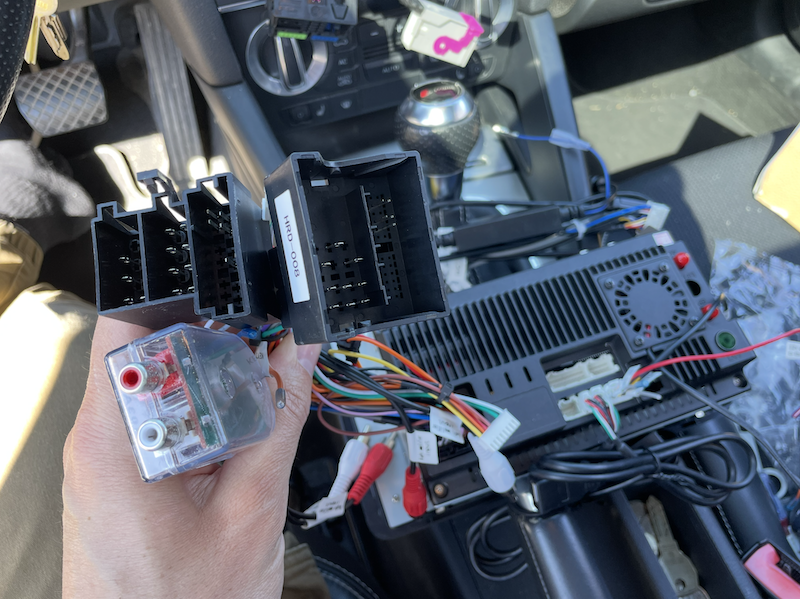

Et voici tous les câbles que j'ai reçu avec l'autoradio Junsun :


Ca c'est probablement à remplacer par les câbles que j'ai reçu pour le système Bose










J'ai aussi un autre gros soucis : L'écran et les boutons se déconnectent toujours. Je dois appuyer très fort sur le bas de l'autoradio pour que ça refonctionne. J'ai contacté le SAV. On verra.

Salut,

La prise grise et vilolet, c’est la prise jack « Aux »

_________________
ZIPPO4594

/!\ HORS MEMBRES GRADES, PAS DE SUPPORT PAR MP - POSEZ VOS QUESTIONS SUR LE FORUM /!\
/!\ Pas d’aide d’ordre technique tant que la présentation de la voiture n’a pas été faite en bonne et due forme ! /!\
Nous sommes un forum communautaire et non pas une hotline Audi
> Règles du forum à lire et à relire <
La modération se réserve le droit de verrouiller ou de supprimer tout message ne respectant pas le règlement du forum

Ah d’accord, merci. Je vais essayer de le connecter sur AUX IN, alors.

EDIT :

1. J'ai branché cette prise violette/grise sur la deuxième grosse prise carrée que j'avais, puis connecté les prises RCA qui en sortent à l'entrée AUX IN de l'autoradio. Mais cela ne semble pas fonctionner correctement. Je ne suis pas sûr de l'endroit où je dois aller dans l'autoradio pour sélectionner l'AUX, mais je pense avoir trouvé. Cependant, lorsque je branche un appareil sur la prise Jack, l'application se ferme. Le problème vient probablement d'un mauvais branchement.

2. Finalement, je constate que mes haut-parleurs arrière fonctionnent. En fait, dans la petite application de réglages audio, lorsque je sélectionne uniquement les haut-parleurs avant, la musique s'arrête. Comme gauche et droite étaient inversés, j'avais cru que mes haut-parleurs arrière ne fonctionnaient pas. Finalement, tout semble fonctionner correctement au niveau du son, mais le comportement de cette application me semble étrange : les canaux sont inversés, et la musique coupe quand je veux tout mettre à l'avant. Est-ce que quelqu'un a déjà rencontré ce problème ?

3. Dans le coffre (au niveau du subwoofer, je pense), seul le haut-parleur de gauche fonctionne. Mais j’ai remis l’ancienne autoradio pour vérifier, et c’est pareil. Peut-être que c’est normal. Quelqu’un pourrait me confirmer ?

EDIT 2 :
Je viens de recevoir une réponse de Junsun concernant mon problème d'écran qui ne s'allume qu'en appuyant fortement dessus. Ils vont m'envoyer un nouvel écran avec un petit remboursement pour dédommagement. Le SAV a l'air plutôt bien. Je vous tiens au courant
